MODULATORE DVB-S (QPSK)

Clicca per scaricare

la brochure

Clicca per scaricare

il datasheet

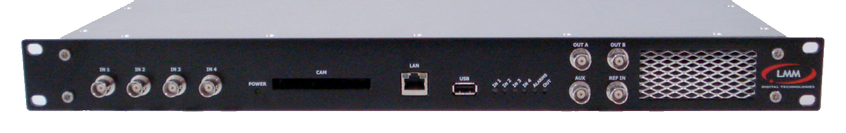

Il modulatore LMMD-S è un modulatore DVB-S (QPSK) professionale con uscita IF, destinato ad alimentare ponti microonde fissi o mobili.

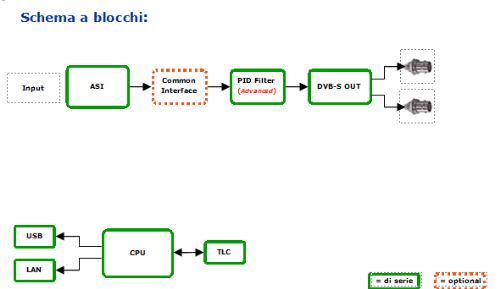

La configurazione base del modulatore è equipaggiata con due ingressi ASI con autoswitch. E’ possibile attivare una opzione software per rimultiplexare il transport d’ingresso, compreso l’inserimento dei pacchetti nulli valorizzati ( SFN Adapter ).
Sull’ ingresso ASI è possibile attivare anche un modulo Common Interface per la decodifica dei Transport Stream  codificati.
La gestione dell’apparato avviene tramite l’apposito software fornito, attraverso  la porta  USB o LAN di cui dispone.
Sull’interfaccia LAN è disponibile anche un server HTTP per la gestione del modulatore mediante Browser, sia localmente che da remoto tramite rete internet o IP.
Il modulatore ha di serie 8 segnali di telecontrollo di tipo on/off ( 4 ingressi foto accoppiati e 4 uscite a relè ) completamente configurabili via software.




Specifiche Tecniche :

Generale:
Raffreddamento :  Aria, forzata
Alimentazione :  230 Vac ± 15%, 47 / 63 Hz
Potenza assorbita :  Max   50 W
Dimensioni :  483mm(L) x 500mm(P) x 44mm(H)
Peso :  3 Kg
Temperatura di funzionamento :  da -5 a +45 °C
Umidità relativa :  Max 90% non condensata

Caratteristiche di ingresso  (ASI):

Segnale d’ingresso :  MPEG-2 T.S. formato ASI
Livello d’ingresso :  800 mVpp
Selezione ingresso :  1, 2, autoswitch
Impedenza d’ingresso :  75
Ω
Connettore d’ingresso : BNC  femmina


Caratteristiche di modulazione:
Modulazione : QPSK

Bit rate : 1KSim/s ~ 16MSim/s
Code Rate :
1/2,  2/3,  3/4,  5/6,  7/8
Roll-off :  0,20 / 0,25 / 0,35
Larg. di banda di mod.:  Sino a 21.6 MHz
Funzioni di test : Supportate Modo CW e  Stream  solo pacchetti nulli
Network Adapter : Integrato
Null packet insertion e deletion : Integrato

Caratteristiche di uscita:
Frequenza d’uscita : 70,00 MHz (altre a richiesta)
Livello d’uscita : 20/0 dBm reg
Impedenza d’uscita : 75
Ω
Connettore d’uscita :  BNC  femmina
